宁波市民李先生多年前自行创业，在浙江省慈溪市创办了一家电子科技公司，其电子装配车间屋顶当时采用的是钢屋架金属结构，经过多年的使用，车间的彩钢屋面失去了防水效果，渗漏现象严重。

接到李先生反馈的消息后，某专业防水维修公司的工程师随即到漏水现场进行漏水情况勘察。发现漏水主要集中在压型板接口搭接、内天沟两侧檐沟与墙体连接处，究其原因，主要在于钢材料自身的热胀冷缩系数大，再加上风载、荷载等外力作用的影响，造成彩板收缩、变形，接口和搭接连接部位产生位移，而原采用的硅酮密封胶不能同步位移，故产生了脱胶现象，造成彩钢屋面漏水。

鉴于该厂房为电子元器件车间，车间内全部为精密设备，对防水的要求较高，故防水设防等级要求为一级。针对工程实际情况，防水维修工程师决定选用丁基橡胶密封胶带和金属屋面丙烯酸高弹防水涂料进行处理。

施工工艺如下：

1

清除屋面垃圾、灰尘，并对屋面锈蚀处进行除锈处理。

2

金属屋面彩钢板松动处用螺钉加固。

3

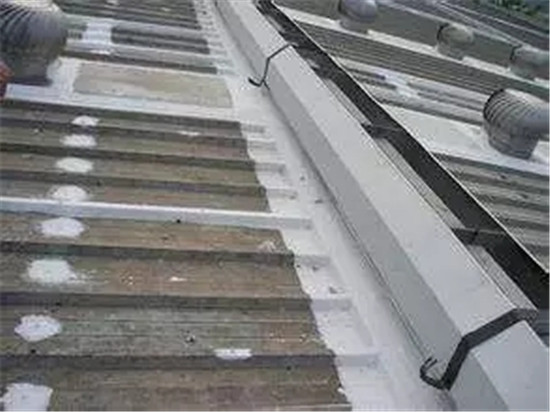

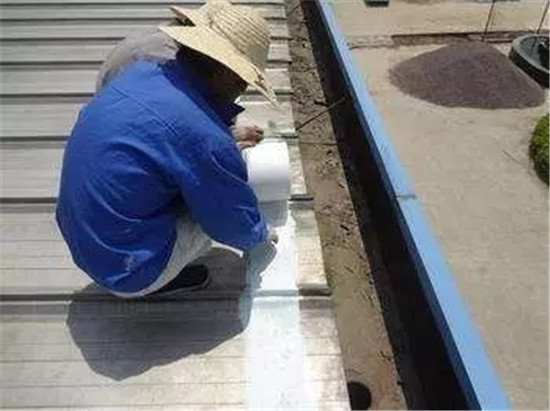

细部节点防水加强处理。对压型板接口搭接处、内天沟两侧檐沟与墙体连接部位、阴阳角、管根、水落口、穿孔等部位全部采用丁基橡胶密封胶带进行连接密封加强处理。

4

细部节点处理完毕后，大面积喷涂金属屋面丙烯酸高弹防水涂料。大面喷涂3遍，厚度达1.2mm。前一遍涂膜干燥后，方能喷涂后一遍防水涂料，后一遍喷涂与前一遍喷涂应呈反方向进行。喷涂方向应顺金属屋面板沟的方向，边喷涂边检查屋面是否有异物，以免影响防水涂料与基层的粘结性能。喷涂过程中，应保持喷涂均匀，每次喷涂涂层不能过厚，以免产生涂料堆积现象，也不能漏喷。

丁基橡胶配以优异的增塑剂、增黏剂、抗老化剂等生产出来的无溶剂环保丁基橡胶密封胶带，防水性、气密性、延伸性、耐高低温性优异，应用于金属屋面工程中，还具有追随性强的特点，很好地解决了屋面彩钢板接口处发生位移、或因应力变化而产生漏水隐患的问题。完工后的整体丙烯酸高弹防水涂膜层具有优异的耐水性、粘结性、柔韧性，且对金属屋面能起到良好的保护作用，可以延长金属屋面的使用年限。该工程施工完毕后，经过两年以来的考验，没有出现渗漏点，防水效果良好。

（来源：悦居防水 微信ID：easyliving-FS）
